在我們電力系統中，為了解決同時遠程在線測試高低壓相位、核相、頻率、驗電等一些問題，往往就會借助到網絡基站定相核相儀這款綜合功能全面而先進的設備，其包含了普通無線高壓核相儀、無線高壓衛星授時定相核相儀、無線高壓驗電器產品所具備的功能，能夠更全面幫助我們解決一些電力檢測問題。那么這款設備主要是由哪幾個部分組成呢？下面就給大家介紹一下。

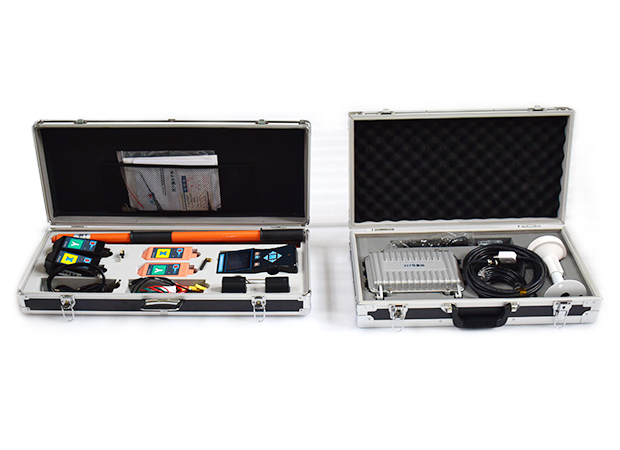

本款產品的整體系統及其配備設施由以下要素構成：全球衛星定位系統、一系列核心基站、服務器集群、成熟穩定的2G/3G/4G通信網絡，配備了315MHz/433MHz無線通信模塊，以及多種手持設備如接收器和探測器（即采集終端），這些器件中還包含GPS天線、4G天線、4G手機SIM卡以及伸縮絕緣桿等基本組件。
全球衛星定位系統的傳略性優勢在于每臺基站及手持接收器內均嵌入了六合一多模式衛星授時模塊，該模塊能夠支持眾多衛星導航系統的接入，諸如享譽世界的中國的北斗衛星導航系統、美國的全球定位系統、俄羅斯的格洛納斯衛星導航系統等，從而保證了測試的精確度。
為了支撐整個系統運作，我們特別設有一系列基站，這是一種由多個基站共同組成的群體。而在本系統設計之初，我們考慮到了最多能夠兼容255個基站的共存需求。這些基站大部分均以鑄鋁外殼包裹，具備防水設計特性，它們會被固定安裝在10kV的變壓器二次輸出端。每個基站內部搭載了GPS模塊、4G模塊、以及315MHz/433MHz無線通信模塊，這不僅使得每個基站既成為參考標準源，更是測試中所需要的標準信號源。采集器從這些信號源獲取的數據與基站源中的原始數據進行對比驗證，以確保數據精準無誤。
為配合分流基站、手持接收器和采集器的不同數據傳輸需求，服務器集群由多個獨立服務器組合而成。在服務過程中，服務器可以有效地接收到基站、手持接收器和采集器傳回的相關數據信息。根據統一設定的算法程序，服務器首先會處理采集器的所有數據，與基站的原始數據進行深度分析比較，進而得出特定參數如相位差等。之后將分析所得結果實時轉發至各個手持接收器，使得工作人員無論身處何方，都可以實時接受任意一臺采集器所檢測到的相位信息檢測，從而根據這些檢測信息，其可以準確識別標準的三相電A、B、C相，即便是在地下室等無法接收到任何通信信號的場所，亦能進行精準的核相首檢，并且能實現全色標工作流程。
對于多種定制功能的探測器，為了方便通信，我們?yōu)樗鼈兌純?nèi)置了GPS模塊、4G模塊、315MHz/433MHz無線通信模塊。特別聲明，電流探測器本體采用一體化鉤式設計，其內部則集成了多層高柔性的線圈。在具體操作環節，315MHz/433MHz無線通信模塊可以讓手持接收器更接近用戶并直接進行抄表服務；GPS模塊、4G模塊則負責與服務器進行聯網通訊并快速完成數據傳輸。
柔性線圈則主要應用于電力線路電流、最高輸出電流、電流波形、頻率、相位等多種參數的精密采集。選用柔性線圈（測電流功能選配），即通常稱為Rogowski Coil（洛氏線圈），它采用多層羅氏線圈精密制造工藝制成。由于它在非鐵磁性材料上的均勻纏繞，使得這種線圈具備了極強抗干擾能力且相位偏差幾乎微乎其微。低相位誤差使核相工作更加準確，加之線圈內部材質無磁性飽和現象，表現出非常優秀的線性度，因此完全足以應對大電流測試需求。基于此，測試大電流、高次諧波電流（最大可達400次）、復雜波形電流、瞬態沖擊電流及還原上述電流的各種波形等目標得以實現。
關于手持接收器，其主屏幕尺寸選擇為3.5英寸真彩液晶顯示屏，內置有GPS模塊、4G模塊以及315MHz/433MHz無線通信模塊。
網絡基站核相設備是一款綜合功能強大的設備，整體裝置的部件比較復雜，大家可以根據實際的需求情況來選擇適合的設備。
